Обект: Изграждане на пешеходен подлез на км.9+218 в междугарието Захарна фабрика – Горна Баня на 5-та ж .п. линия

Описание:

Изграждане на нов пешеходин подлез.

Основната конструкция на входовете е външната конструкция от шлицови стени.

Изпълнение:

• Водеща траншея укрепена с водещи бордюри –г.р. бордюр ~ ниво площадка;
• Водеща траншея укрепена с водещи бордюри –г.р. бордюр ~ ниво площадка;
• Полагане на армопакет, като армировката му е на 10см под горен ръб водещ бордюр
• Бетониране по метода на ВПТ-контракторна тръба през която се подава бетона от долу нагоре запълвайки изкопа, като тръбата се измъква едновременно с бетонирането.
• Изпълнява се 4см.,мазана хидроизолация с висока адхезия, защите на същата с 2см торкрет или архитектурен детайл

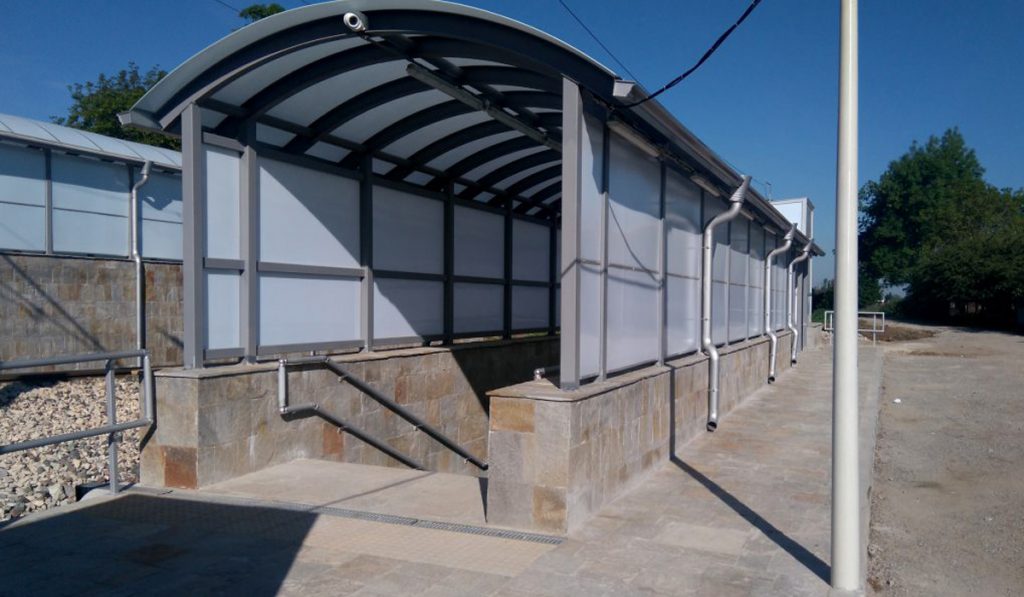

Основната конструкция на подлеза е стоманобетонна, рамкова. Достъпът до нея се осигурява чрез две стълбища, две рампи и асансьори за хора с намалена подвижност. Светлата ширина на подлеза е 4,20 m, а светлата височина – 2,8 m. ,

Стълбищните рамена са с ширина 2,50m. От двете страни има ръкохватки (Метален парапет прахово бояд). Стълбищните клетки са облицовани с естествен камък – гнайс . Отводняването на съоръжението е предвидено да се осъществява чрез линейни отводнители, разположени в пешеходния подлез. Водата от отводнителите се отвежда в близката канализация.

Основната част на подлеза се състои от една секция с дължина 8,30 m, отделена от стълбищните рамена с деформационни фуги от по 2 cm.
